Zátěžový systém GRAM-BOX
Kód: EL1024Detailní popis produktu

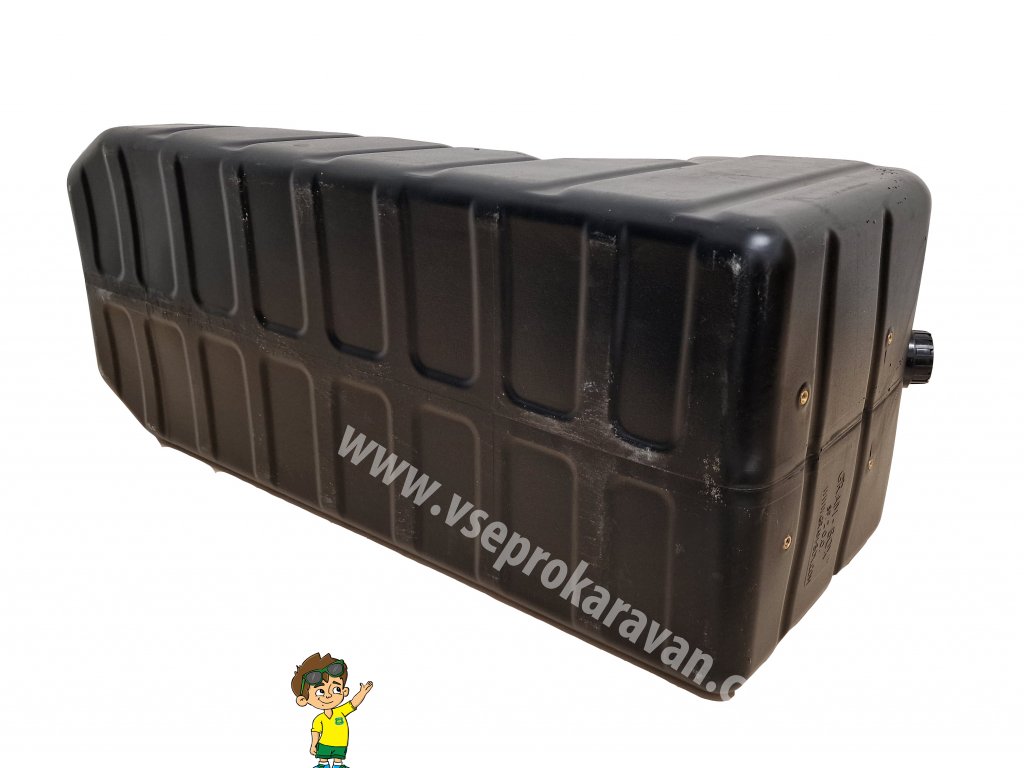

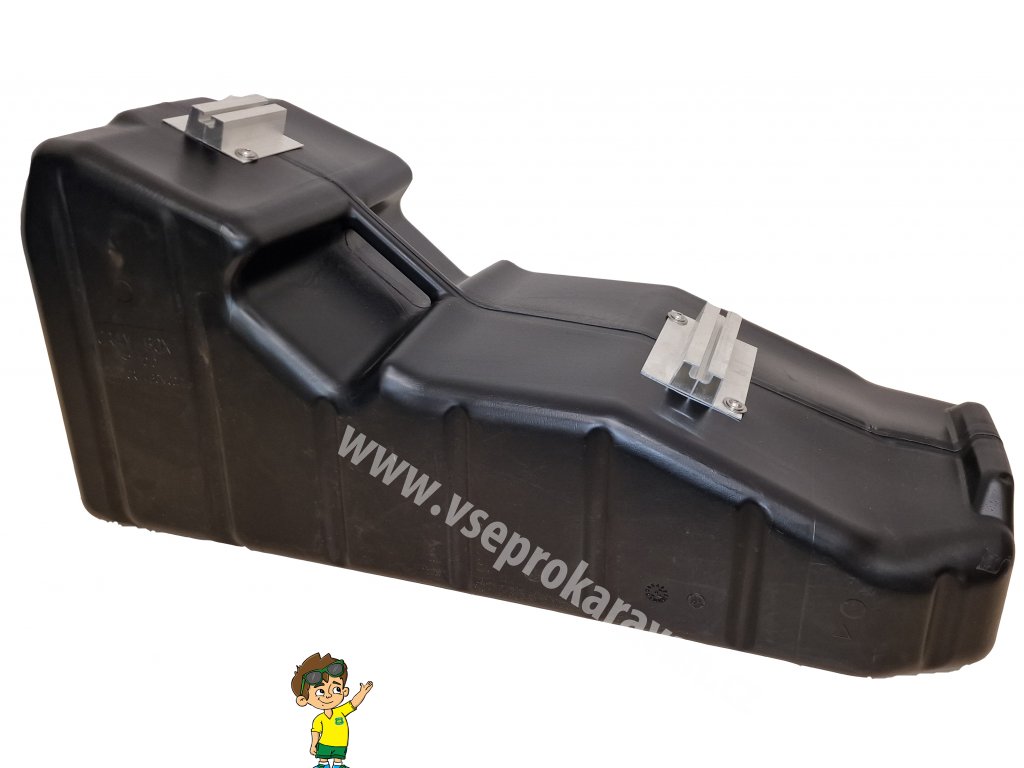

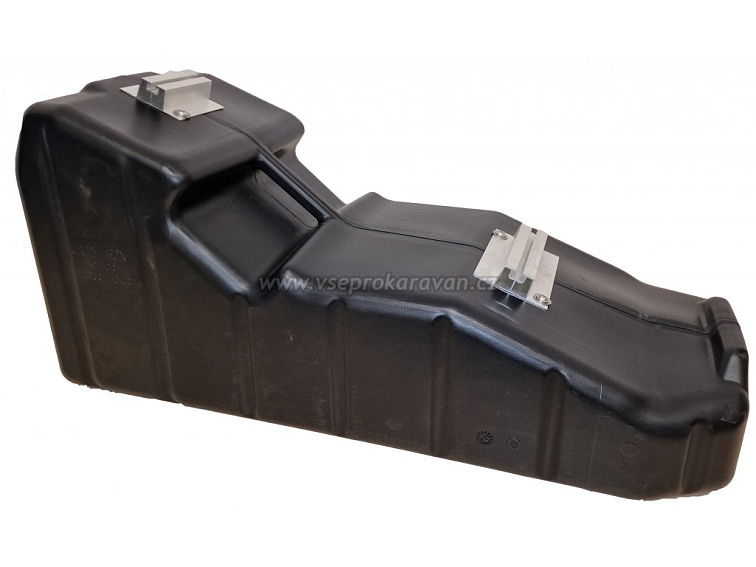

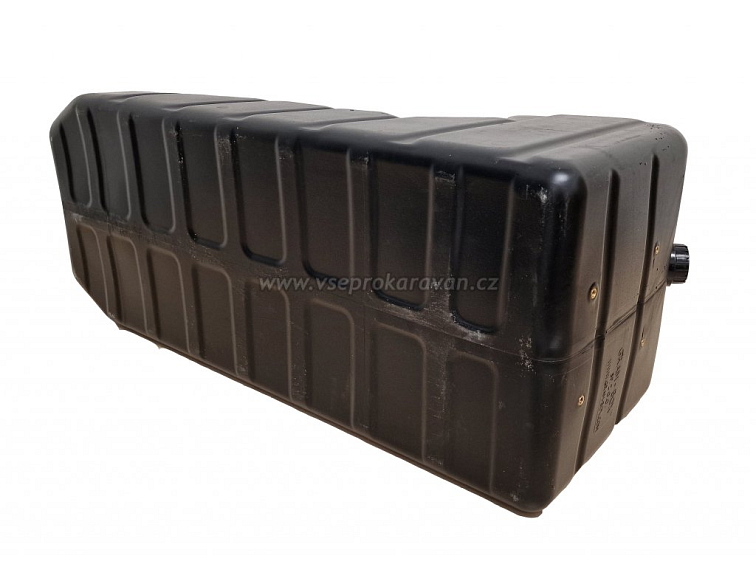

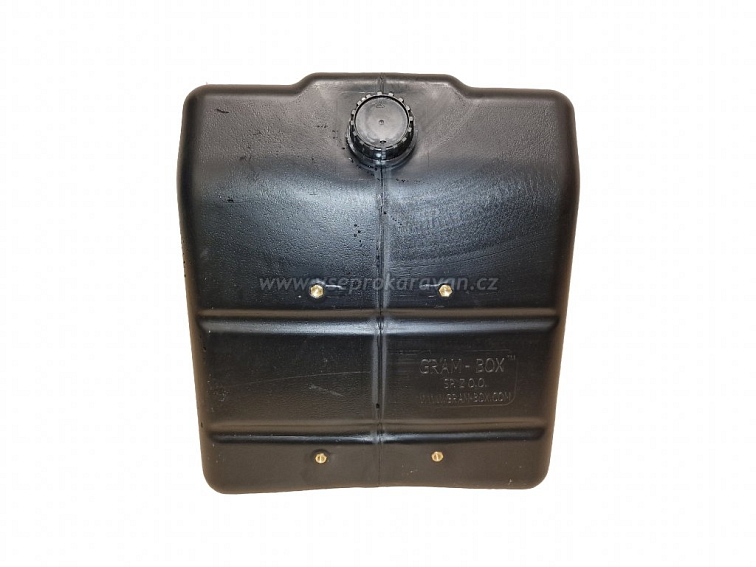

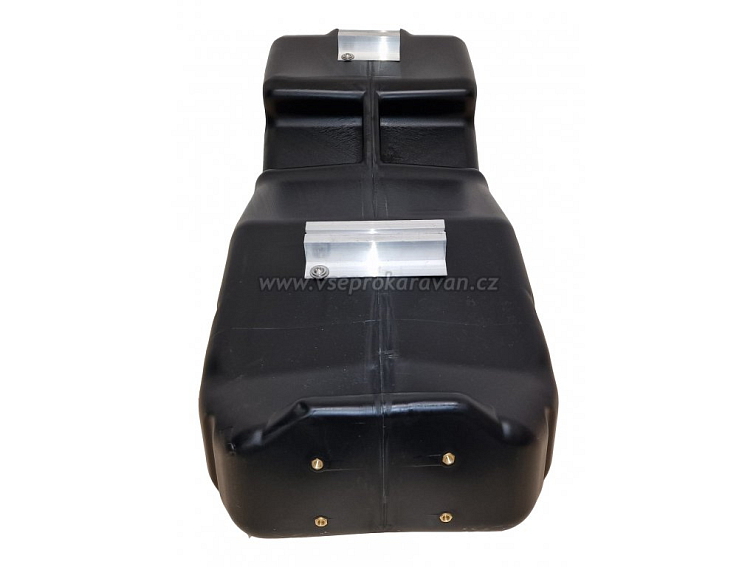

GRAM-BOX - systém kotvení pro ploché střechy
Kotvící systém pro fotovoltaické panely na ploché střechy. Perfektní řešení pro všechny, kdo nechtějí zasahovat do konstrukce střechy a chtějí se vyhnout jakémukoliv riziku zatékání do střechy.
Univerzálně použitelný pro jakoukoliv velikost a typ fotovoltaických panelů.
Snadná manipulace
Hmotnost prázdného GRAM-BOXu je pouhé 4 kg. Z výroby je GRAM-BOX naplněn pěti litry glykolového roztoku, takže hmotnost stoupne na 10kg, což je ale stále v rozmezí bezproblémové manipulace pro jednoho člověka.
Náklon panelů je dán konstrukcí GRAM-BOXu a činí 23°.
Maximální bezpečnost
Díky glykolovému roztoku vznikne po naplnění GRAM-BOXu vodou ( max. 60l ) nemrznoucí směs - 10,7% roztok glykolu. Tím je zajištěna bezpečnost samotného GRAM-BOXu, který nemůže zamrznout až do -25°C.
Pro maximální jistotu lze GRAM-BOXy ještě dále kotvit mezi sebou, nebo ke střeše. Snadné kotvení zajistí matice M8, které jsou přímo součástí GRAM-BOXu.
Univerzální použití
GRAM-BOX je určený primárně pro instalaci na ploché střechy až do sklonu 10°. Při vyšším sklonu je nutné použít kotvení do střechy. Lze použít na plechové, asfaltové i PVC střechy - GRAM-BOX nemá žádné ostré hrany a tím pádem nehrozí žádné poškození krytiny.
GRAM-BOX je vhodný i pro použití v pozemních instalacích - při výkonu 1MWp zabere instalace plochu menší než 1ha.
Montáž
Pomocí GRAM-BOXU se používají dvě typické montáže - orientace panelů čistě na jih, nebo montáž do dvou řad s orientací východ-západ.
Technické údaje
- Hmotnost: 4kg prázdný, 10 kg naplněný glykolem, 60 kg plný
- Rozměry: délka 930mm, šířka 360mm, výška 145-420mm
- Teplotní odolnost: -25°C - 70°C
- Sklon panelů: 23°
Doplňkové parametry
| Kategorie: | Držáky panelů |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 10 kg |
-
Leták CZ (772.5 kB)
-
Technické údaje (3.1 MB)
-
Certifikát o shodě (215.7 kB)
-
Znalecký posudek (344.8 kB)
-
Certifikát kvality (207.8 kB)
-
Certifikát TUV NORD (514.9 kB)
