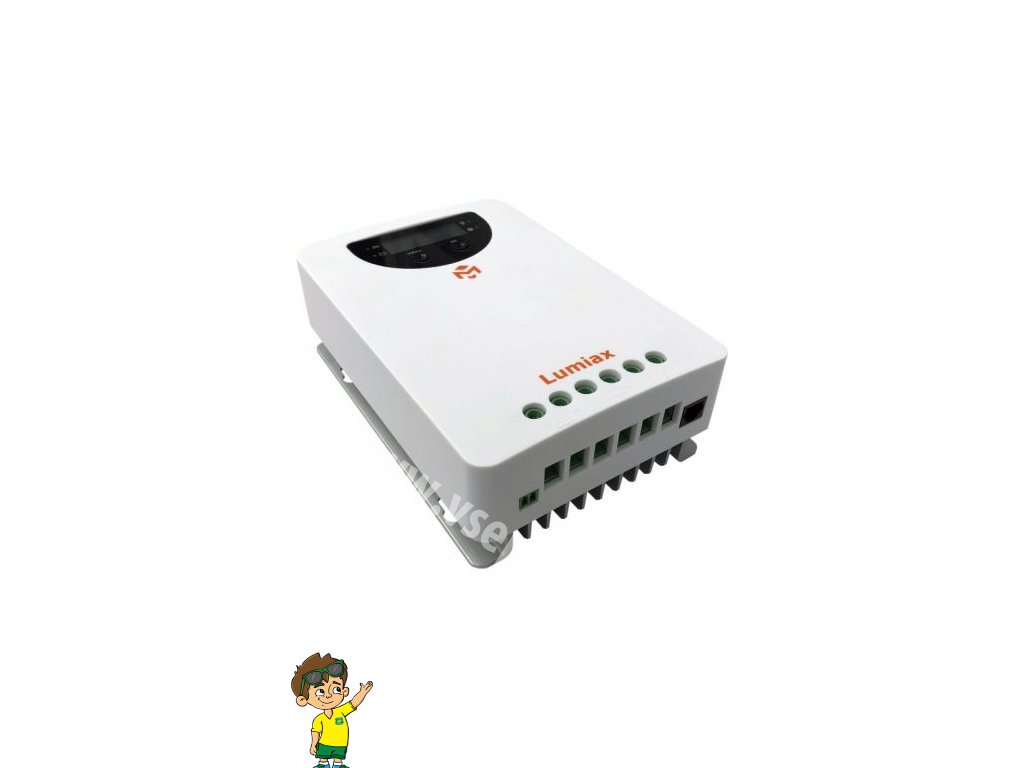

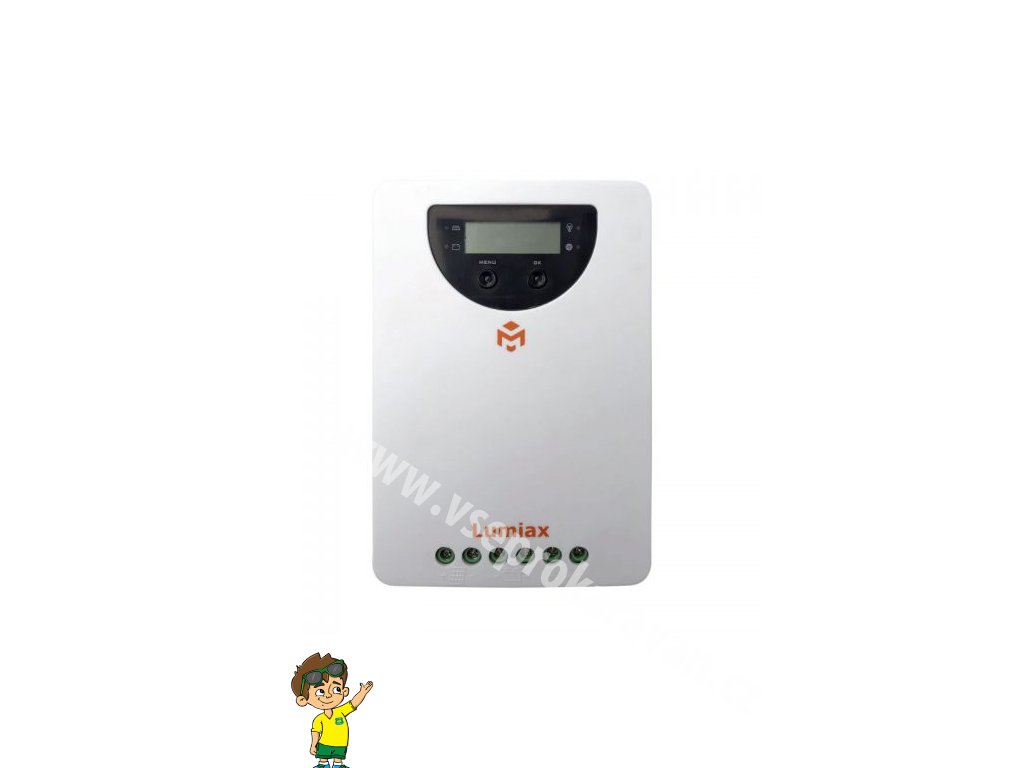

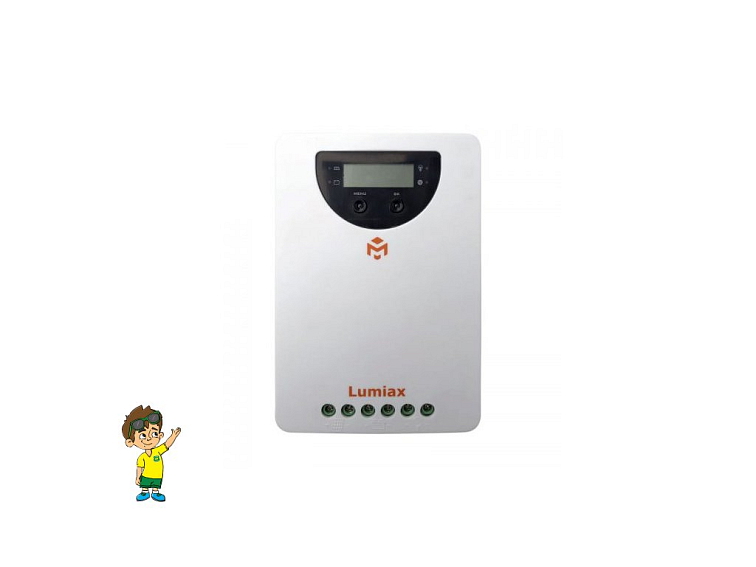

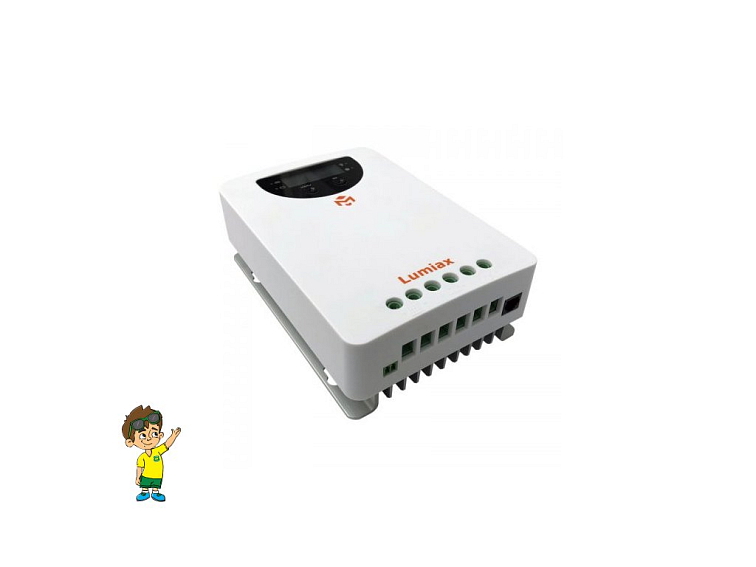

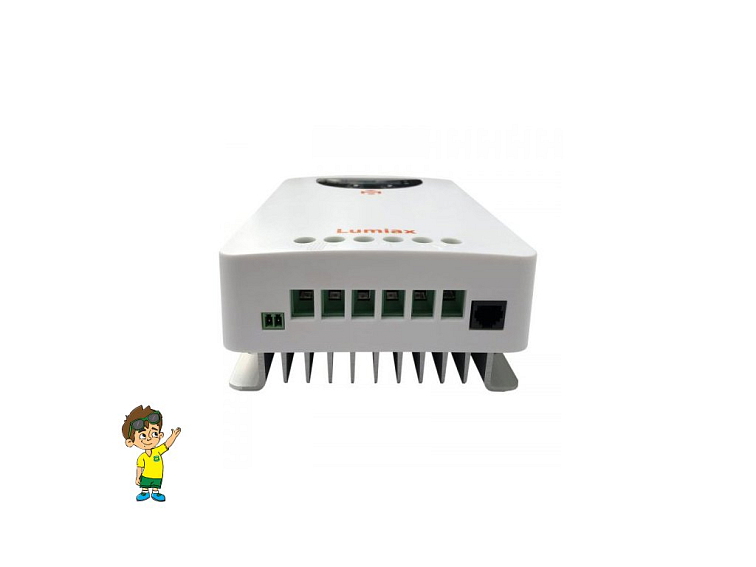

Regulátor nabíjení MC4010BT 40A 12/24
Kód: EL1195Detailní popis produktu
Celý název MPPT (maximum power point tracking) je maximální power point tracking. Jedná se o pokročilou metodu nabíjení, která detekuje výkon modulu a maximální bod na křivce IV v reálném čase, aby se maximalizovala účinnost nabíjení baterie.
Když FV modul generuje více než 14,8 V, MPPT „zvýší“ nabíjecí proud FV modulů.
- Vstupní výkon regulátoru (Pmax)=Výstupní výkon regulátoru (Pout),
- Iin x Vmp = výstup x Vout (vstupní proud x maximální napájecí napětí = výstupní proud x výstupní napětí)
- Za předpokladu 100% účinnosti. V praxi dochází ke ztrátám v kabeláži a převodu.
- Pokud je maximální výkonové napětí (Vmp) FV modulů větší než napětí baterie, znamená to, že proud baterie musí být úměrně větší než výstupní proud modulů, aby byl vstupní a výstupní výkon vyvážený. Čím větší je rozdíl mezi Vmp a napětím baterie, tím větší je zvýšení proudu. Nárůst proudu může být významný v systémech, kde má FV obvod vyšší jmenovité napětí než baterie, jak je popsáno v další části.
FV okruhy s vysokým napětím a připojené k síti.
Další výhodou technologie MPPT je možnost nabíjet baterie nižším jmenovitým napětím než má FV okruh. Například 12V bateriový blok lze nabíjet mimosíťovými FV obvody s jmenovitým napětím 12-, 24-, 36- nebo 48-voltů. Moduly připojené k síti lze také použít, pokud napětí PV naprázdno (Voc) nepřekročí maximální povolené vstupní napětí v mezních (nejchladnějších) teplotních podmínkách. Dokumentace fotovoltaických modulů by měla obsahovat údaje Voc pro různé teploty. Vyšší PV vstupní napětí má za následek nižší PV vstupní proud pro daný vstupní výkon. FV obvody s vysokým vstupním napětím umožňují použití tenčích vodičů.
Tradiční regulátory připojují FV moduly přímo k baterii během nabíjení. To vyžaduje, aby FV moduly pracovaly v rozsahu napětí typicky pod Vmp modulů. Například ve 12V systému je napětí baterie v rozsahu 10,8-15Vdc, zatímco Vmp modulů je typicky kolem 16 nebo 17V. Vzhledem k tomu, že tradiční regulátory nepracují vždy na Vmp fotovoltaických modulů, dochází k plýtvání energií, která by mohla být použita k nabíjení baterie a napájení zátěží. Čím větší je rozdíl mezi napětím baterie a Vmp modulů, tím větší jsou energetické ztráty.
- Kombinace více sledovacích algoritmů vám umožňuje rychle a přesně sledovat váš maximální výkon
- Inovativní technologie Maximum Power Point Tracking (MPPT), účinnost sledování > 99,9 %,
- Plně digitální technologie, vysoká účinnost konverze nabíjení až 98 %
- LCD displej, snadno čitelná pracovní data
- Funkce energetické statistiky v reálném čase,
- Automatická detekce 12/24V
- Flexibilní výběr baterií: tekuté, gelové, AGM a lithiové.
- Prodloužená životnost díky dálkovému teplotnímu čidlu
- Regulátor je chráněn proti přehřátí vestavěnou funkcí omezení výkonu.
- Má také čtyřstupňový proces nabíjení: MPPT, pulzní (boost), vyrovnání (vyrovnání), udržení (float)
- Dvojitá automatická ochrana proti příliš vysokému nabíjecímu výkonu a příliš vysokému proudu.
- Více režimů přijímače: Vždy zapnuto, Od soumraku do úsvitu, Večer a Manuální
- Bezdrátová komunikace IoT nebo komunikace Bluetooth
- Mobilní aplikace pro bluetooth komunikaci
- Ovladač lze vzdáleně připojit k IoT/GPRS díky funkci vzdálené komunikace IoT
- Měsíční údaje o práci lze spočítat a zobrazit graficky
- Protokol Modbus s RJ11 založený na RS-485 pro maximalizaci možností komunikace.
- Plně automatická funkce elektrické ochrany
| Model | MT4010BT |
| Systémové napětí [V] | Automatická detekce 12V/24V |
| Max. nabíjecí proud [A] | 40A |
| Nabíjecí napětí MPPT | Před boostem (impulzní nabíjení) nebo ekvalizací (ekvalizační nabíjení) |
| Odpočinek. Zvýšit | 14~14,8/28~29,6V při 25℃ (výchozí: 14,5/29V) |
| Odpočinek. Vyrovnání | 14~15,0/28~30V @ 25℃ (výchozí: 14,8/29,6V @ 25°C (kapalina, AGM) |
| Odpočinek. Plout | 13~14,5/26~39V při 25℃ (výchozí: 13,7/27,4V) |
| Odpojení přijímačů při nízkém napětí. | 10,8~11,8V/21,6~23,6V（výchozí: 11,2/22,4V) |
| Odpočinek. opětovné připojení | 11,4~12,8V/22,8~25,6V（výchozí: 12,0/24,0V) |
| Ochrana proti přebíjení | 15,8/31,3V |
| Max. napětí připojení baterie | 35V |
| Teplotní kompenzace | 4,17 mV/K na článek (Boost, Equalization), 3,33 mV/K na článek (Float) |
| Cílové nabíjecí napětí | 10,0~32,0V (lithium, výchozí: 14,4V) |
| Obnovovací napětí nabíjení | 9,2~31,8V (lithium, výchozí: 14,0V) |
| Odpočinek. odpojení nízkého napětí | 9,0~30,0V (lithium, výchozí: 10,6V) |
| Odpočinek. nízkonapěťové připojení | 9,6~31,0V (lithium, výchozí: 12,0V) |
| Typ baterie | Gel, AGM, Kapalina, Lithium (výchozí: Gel) |
| Připojovací napětí FV *1 | 100V (-20℃), 90V (25℃) |
| příkon | 520/1040W |
| Den/noc plán | 3,0~12,8V/6,0~20,0V（výchozí: 8/16V) |
| Rozsah sledování MPPT | (Napětí baterie + 1,0 V）~Voc*0,9 *2 |
| výstupní proud | 40A |
| Režim přijímačů | Vždy zapnuto, Pouliční lampa, Uživatelský režim Vždy zapnutý) |
| Maximální efektivita nabíjení | >99,9 % |
| Maximální konverze nabíjení | 98,0 % |
| Rozměry | 196,5 * 136,6 * 97,1 mm |
| Hmotnost | 1,3 kg |
| Vlastní spotřeba | ≤12 mA |
| Komunikace | RS485 (rozhraní RJ11), IoT, Cyber-BT |
| Okolní teplota: | -20 ~ +55 ℃ |
| Skladovací teplota: | -25 ~ +80 ℃ |
| Okolní vlhkost | 0~100% RH |
| Úroveň zabezpečení | IP32 |
| Max. výška | 4000 m |
