Solární SET pro ohřev vody v bojlerech, 8x 315W

Kód: EL0835
40 799 Kč
Momentálně nedostupné
Možnosti doručení

Solární SET pro ohřev vody v bojlerech, 8x 315W + MPTT solar boost.



Detailní informace

Detailní popis produktu

Nejjednodušší systém ohřevu vody v bojlerech dostupný na trhu.

Sada se skládá ze 8 solárních monokrystalických panelů s výkonem 315W, převodníku ECO Solar Boost MPPT-3000 3kW a kompletní kabeláže o délce 30 metrů zakončené na jedné straně konektory MC4 a na druhé straně konektory pro převodník

Systém vyžaduje připojení 8 kusů typických fotovoltaických panelů s pracovním napětím cca 31,3V, nebo dostatečným počtem dalších, a energetických spotřebičů. Stejnosměrný proud vytvářený v panelech, který nelze přímo dodat k topnému zařízení, je ve střídači přeměněn na střídavý proud, který již může být dodán do topného zařízení. Maximální výkon systému je 3kW, střídač má prioritní výstup "1", na kterém je vždy napětí, a závislý výstup "2", který se aktivuje, když není z výstupu "1" odebírána žádná energie a je opět vypnut, když se energie z výstupu "1" opět začne odebírat.

Stejnosměrný proud generovaný v panelech, který nemůže být přímo napájen topnými zařízeními, je v měniči přeměněn na střídavý proud, který již může napájet topná zařízení.

Maximální výkon systému je 3kW, převodník má prioritní výstupní číslo "1" a závislé výstupní číslo "2".

POZNÁMKA! Topná zařízení s elektronickými regulátory mohou být napájena pouze z výstupu číslo 1.

--- Doporučujeme varianty, které Vám budou fungovat, které jsme osobně testovali. ---

Sada obsahuje:

  • 8x Fotovoltaický modul ML-S6PF / TI-315-60 - monokrystalické
  • ECO Solar Boost MPPT-3000 3kW převodník

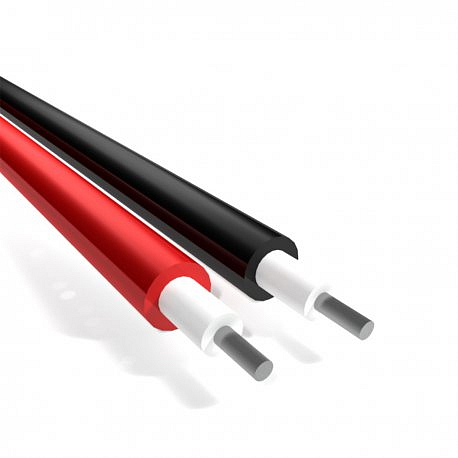

  • 2x 30m červený a černý  6mm2 kabel ukončený na jedné straně konektory MC 4 a na druhé straně očky pro střídač.

Technické údaje

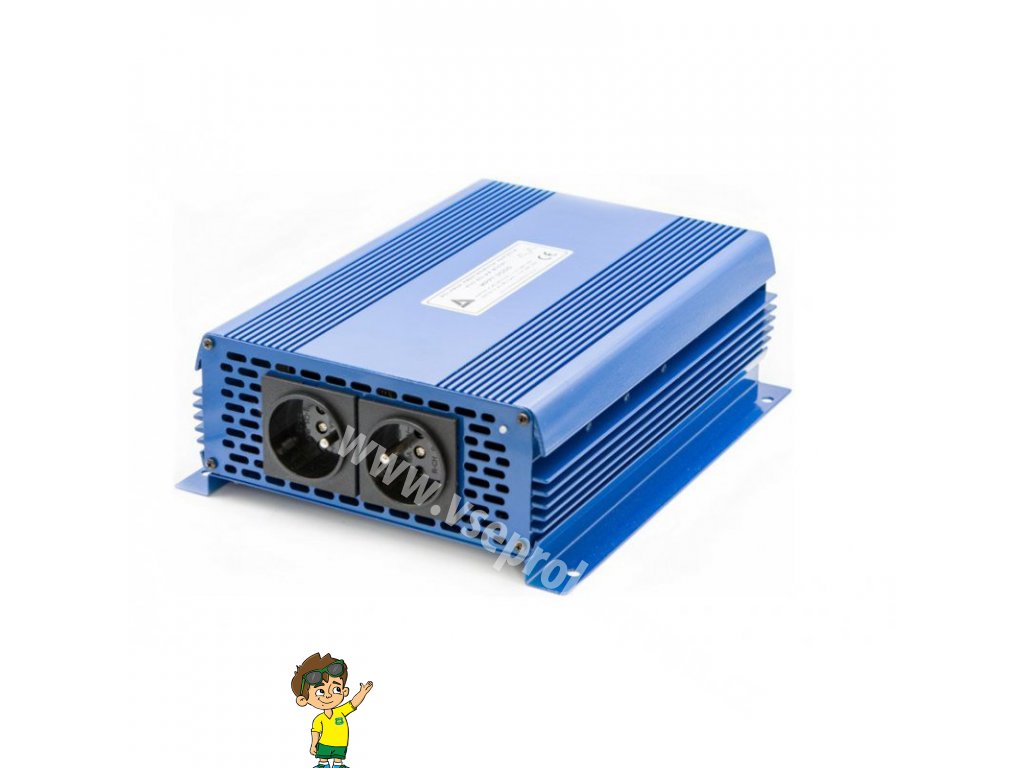

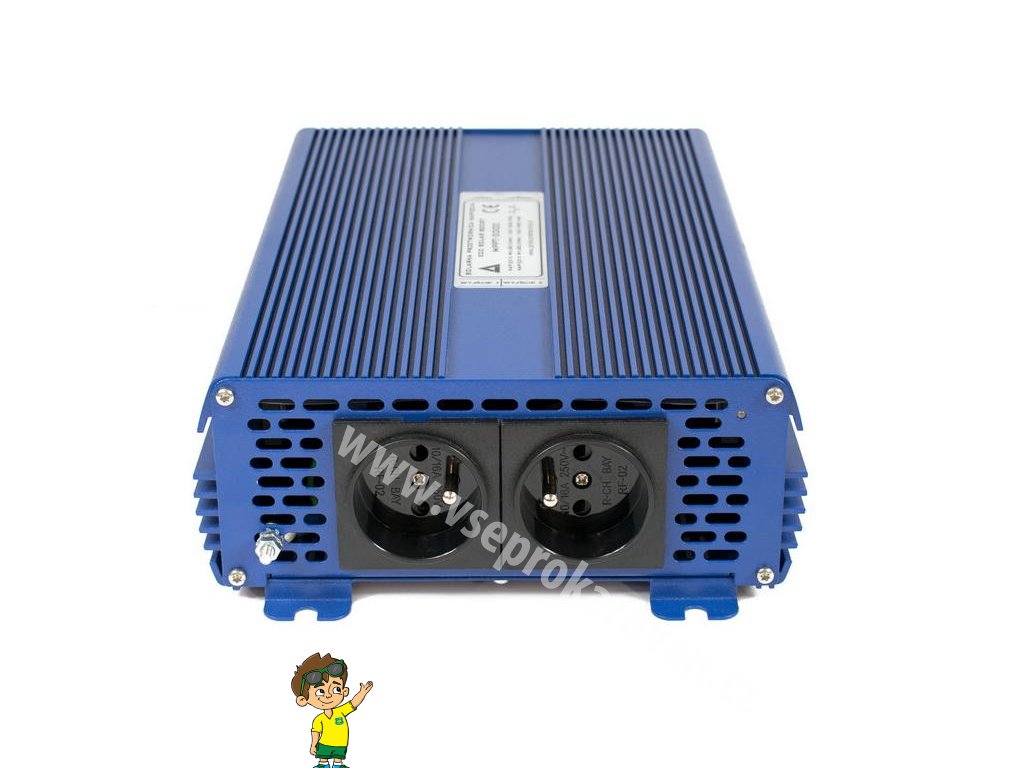

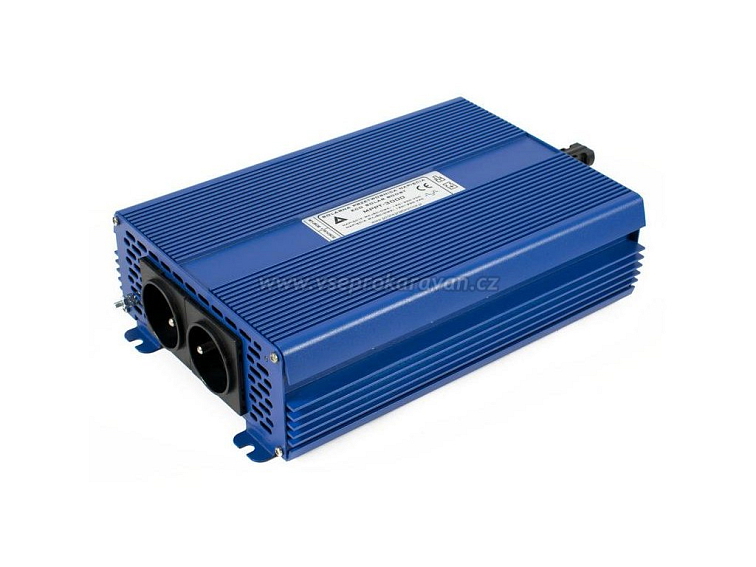

Converter: ECO Solar Boost MPPT-3000 SOLÁRNÍ MĚNIČ NAPĚTÍ
Vstupní napětí [V DC]: 120 až 350 (V DC)
Výstupní napětí [V AC]: 120 až 350 (V AC)
Maximální výkon: 3 kW
MPPT: ANO
Připojení Pv panelu: sériové nebo sériově paralelní
Průběh výstupního napětí: upravený sinus
Výstup vac č. 1: Prioritní
Výstup vac č. 2: Závislý *
Ochrana proti napětí pod/nad napětím: ANO
Tepelná ochrana: ANO
Ochrana proti přetížení: ANO
Provozní teplota: -25 °C ~ +55 °C
Účinnost: >94%
Chlazení: Aktivní
Napájecí konektor: Šroubový konektor M6
Výstupní zásuvka 230V: 2 x E (s kolíkem)
Kryt: Hliník
Stupeň ochrany (IP): IP21
Rozměry [mm]: 290x190x80

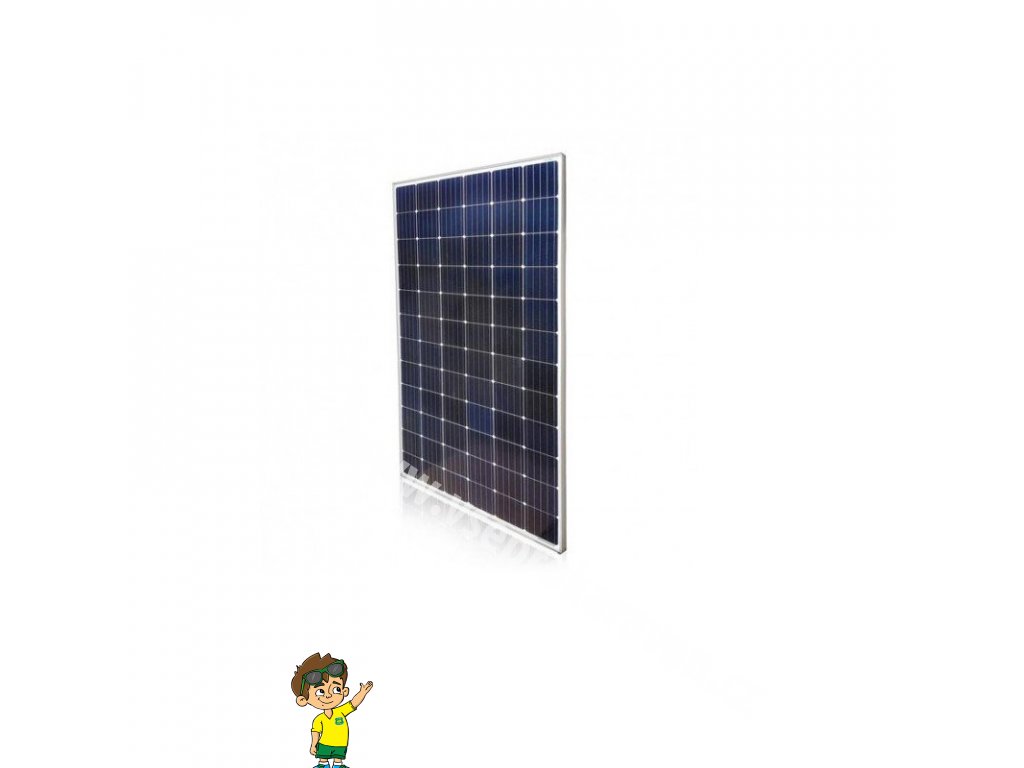

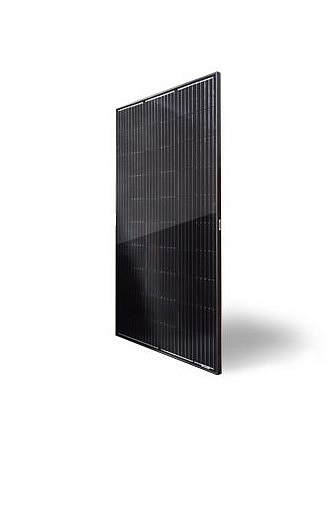

Fotovoltaický modul: UL-315P-60
Maximální výkon Pmax 315 W
Napětí Voc ic 40,3V
Zkratový proud Isc 10,06A
Maximální výkon napětí 33V
Maximální intenzita výkonu 9,54A
Tolerance výkonu 0-+5%
Účinnosti 19,2%
Indikátor teplotního proudu Isc +0,05%/°C
Indikátor teplotního napětí Voc -0,29%/◦C
Indikátor teplotního výkonu Pmax -0,4%/◦C
Rozměry 1650 x 992 x 35 mm
Články monokrystalické
Rámeček Eloxovaný hliník
Materiál Tvrzené sklo s vysokou průhledností, tloušťka 3,2 mm
Hmotnost: 18 kg
Kód: P0137



Instalační schéma - 8 panelů 280W


To umožňuje připojit dvě topná zařízení, např. dva kotle, z nichž jeden bude vytápěn jako první a druhý v situaci, kdy termostat prvního z nich přeruší příjem energie z měniče. Díky implementované funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví jeho provozní bod tak, aby energie přijímaná z fotovoltaického panelového systému byla maximální.

8 x 285 W


Níže uvedená tabulka ukazuje, jak vybrat optimální ohřívač v závislosti na výkonu a napětí FV systému. Výběr optimálního ohřívače zaručuje nejvyšší účinnost FV systému pro ohřev vody.


Jak vidíte, skutečný výkon ohřívačů 230V je silně závislý na napětí FV systému, zelená barva je označena optimálními ohřívači, oranžová příliš slabá, červená příliš silná.









Doplňkové parametry

Kategorie: Solární a větrné systémy
Záruka: 2 roky
Hmotnost: 164.5 kg
Nevyplňujte toto pole:
PT Avatar autora solární ohřev 13.9.2022 12:44
Můžete mi prosím sdělit rozměry panelů 315W? Děkuji Petr Tureček
T Avatar autora solární ohřev 13.9.2022 13:17
Dobrý den, rozměry jsou 1.650 x 992 x 35 mm.
