DC/DC ochrana FV instalace PVP-10 700V/16A

Kód: EL0614
1 749 Kč 1 445 Kč bez DPH
Skladem (9 ks)
Můžeme doručit do:
3.4.2024
Možnosti doručení

DC/DC ochrana FV instalace PVP-10 700V/16A

AZO

Detailní informace

Detailní popis produktu

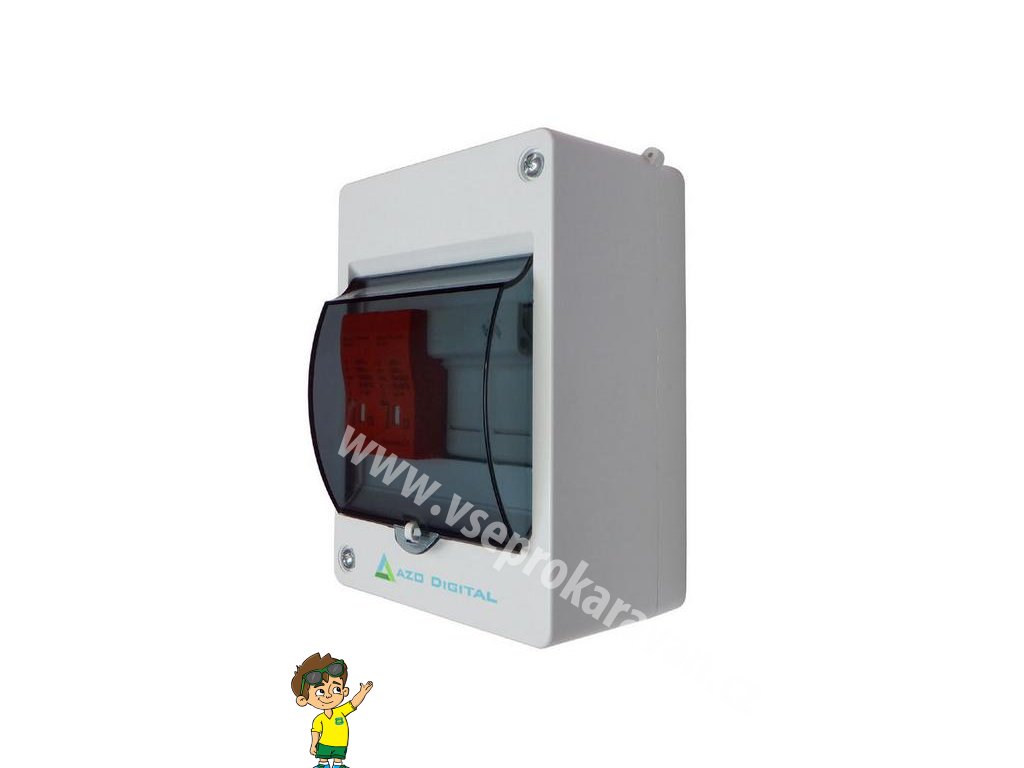

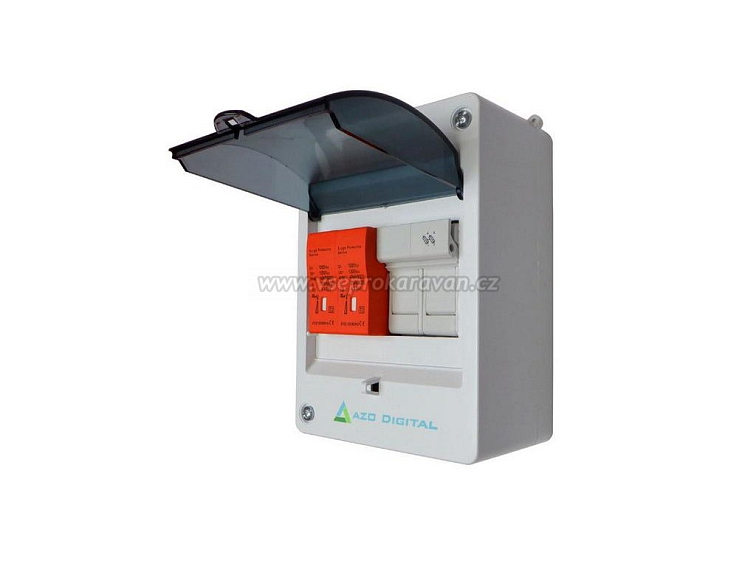

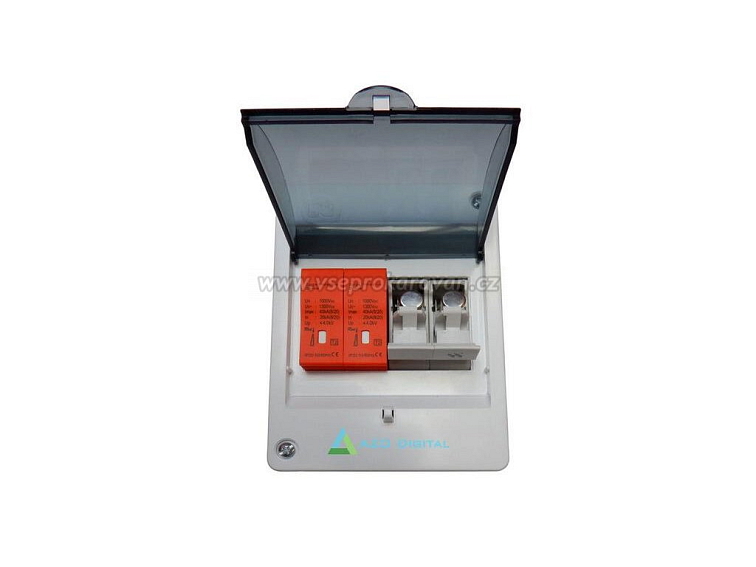

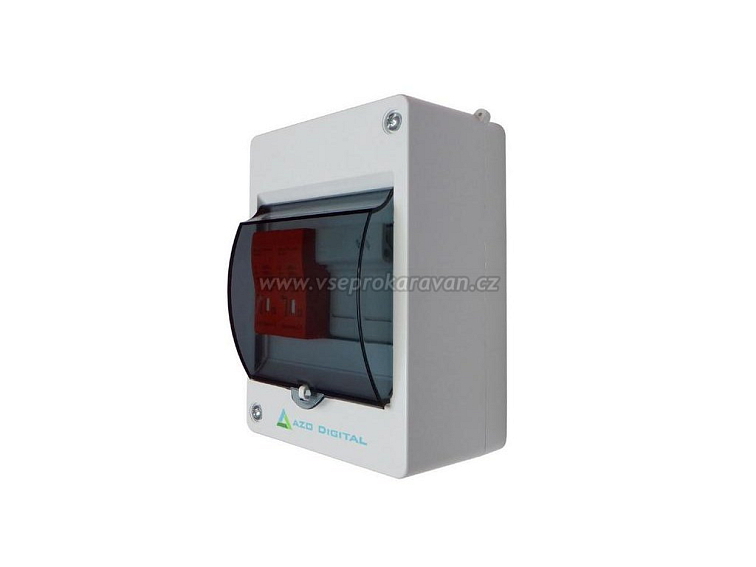

DC/DC ochrana FV instalace PVP-10 700V/16A

Kompletní sada ochrany FV instalací proti přetížení a účinkům zkratů ve fotovoltaických a jiných stejnosměrných aplikacích vybavených optickým indikátorem stavu varistorové vložky informující o opotřebení prvku. Možnost bezpečné výměny opotřebované varistorové vložky bez odpojení zařízení.

Sada obsahuje

  • Stojan pojistky DC pro fotovoltaické aplikace LEADER ZTPV-25B
  • Svodič přepětí LKTD2 –PV1000
  • Povrchově montované 4stopé pouzdro ABS s klapkou

Specifikace

Technické

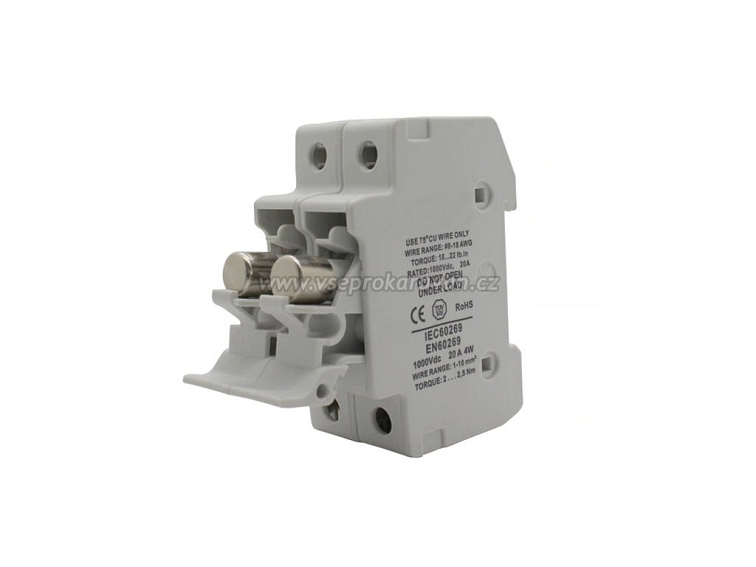

údaje DC pojistková zásuvka pro fotovoltaické aplikace LEADER ZTPV-25B

  • jmenovitá zkratová připojovací kapacita Icn s namontovanou pojistkovou vložkou 33kA
  • jmenovitý proud až 32A
  • velikost pojistkové vložky 10x38 mm
  • kategorie použití DC-20B
  • vyrobeno v souladu s IEC/EN 60947-3
  • jmenovité napětí 1000 VDC
  • jmenovitý proud DC-20B 1000 VDC 32A
  • počet pólů 2
DC/DC ochrana FV instalace PVP-10 700V/16A
DC/DC ochrana FV instalace PVP-10 700V/16A
  • kategorie použití DC-20B
  • zkratová spínací kapacita 33kA
  • maximální ztráta výkonu břitových destiček 4W
  • rozměry 36x83mm
  • montáž standardní lišty TS-35mm
  • stupeň krytí IP20
  • provozní teplota -30 +70°C
  • velikost pojistkové vložky 10 X 38 mm
  • hmotnost 0,14 kg

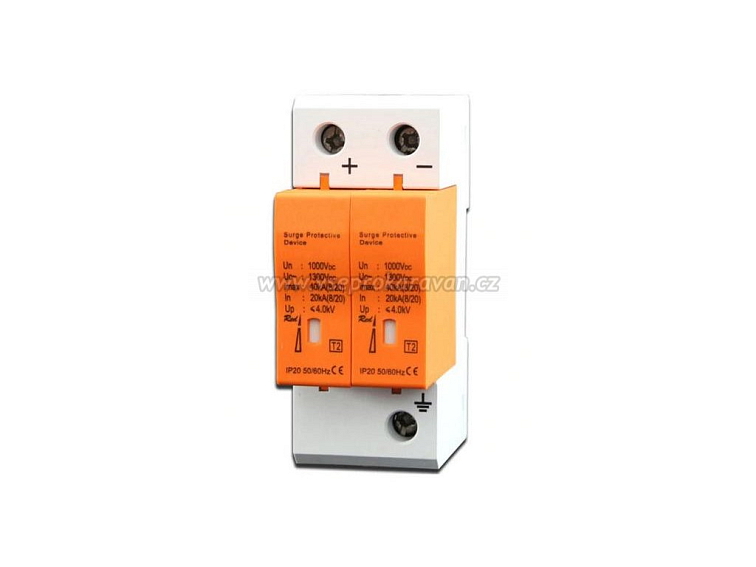

Svodič přepětí LKTD2 –PV1000

  • vyrobeno v souladu s normou EN 50539-11
  • jmenovitý vybíjecí proud V 20 kA (8/20us) na modul
  • maximální vybíjecí proud imax 40 kA (8/20us)
  • maximální trvalé provozní napětí UCPV 1000V DC
  • pro uzemněné a neuzemněné fotovoltaické systémy
  • vyměnitelná vložka
  • typ omezovače PV-T2 (třída II, C, typ 2)
  • MOV vložka (varistor)
  • funkce tepelné ochrany
DC/DC ochrana FV instalace PVP-10 700V/16A
DC/DC ochrana FV instalace PVP-10 700V/16A
  • režim ochrany minus na PE, plus na PE, mínus na plus
  • jmenovité spínací napětí Un 1000 VDC
  • maximální trvalé provozní napětí 1300 VDC
  • maximální napětí naprázdno 1100 VDC
  • jmenovitý vybíjecí proud In (8/20us) 20 kA
  • maximální vybíjecí proud Imax (8/20us) 40 kA
  • celkový vybíjecí proud Itotal (8/20us)40 kA
  • úroveň ochrany napětí Až při in< 4kV
  • svodový proud Ipf na Uref DC< 50 uA
  • svodový proud Ipe na Uref AC< 1 mA
  • maximální zkratový proud 1000 A
  • počet portů 2
  • Typ stejnosměrného systému NN, uzemněný PV; DC, neuzemněný FV systém;
  • režim omezovače během přetížení OCM
  • šířka 36 mm
  • výška 83 mm
  • montáž standardní lišty TS-35mm
  • stupeň krytí IP40, svorky IP20
  • svorka výtahu, šroub M5
  • průřez připojovacích svorek 2,5 – 25 mm2
  • upínací moment upínacích šroubů2-3,5 Nm
  • vnitřní použití
  • instalační třída III
  • okolní teplota -5 +40 StC
  • nadmořská výška < = 2000m
  • klimatická odolnost 5 – 95%
  • hmotnost 0,24 kg
DC/DC ochrana FV instalace PVP-10 700V/16A

Doplňkové parametry

Kategorie: Solární a větrné systémy
Záruka: 2 roky
Hmotnost: 0.4 kg
Kód: 8Y0001A01, AZO00D1240
