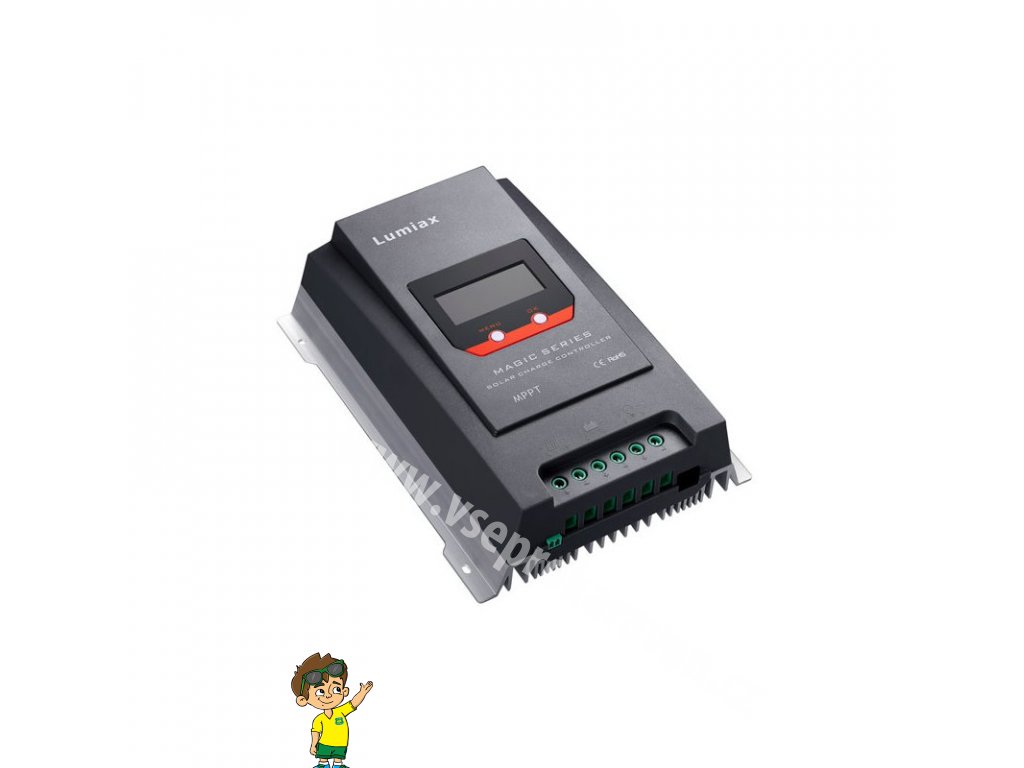

Regulátor nabíjení MPPT MT3010BT 30A

Detailní popis produktu

Řídicí jednotka MPPT řady MT je založena na pokročilé technologii sledování maximálního výkonu (MPPT) a je určena pro fotovoltaické (PV) systémy. Rozhraní Bluetooth zajišťuje neustálé sledování dat v mobilní aplikaci .Výkon na vstupu regulátoru (Pmax) = výkon na výstupu regulátoru (Pout), Iin x Vmp = lout x Vout (vstupní proud x maximální napájecí napětí = výstupní proud x výstupní napětí) za předpokladu 100% účinnosti. V praxi dochází ke ztrátám na kabeláži a konverzi. Pokud je maximální výkonové napětí (Vmp) fotovoltaických modulů větší než napětí baterie, znamená to, že proud baterie musí být proporcionálně větší než výstupní proud modulů, aby byl výkon na vstupu a výstupu vyvážený. Čím větší je rozdíl mezi Vmp a napětím baterie, tím silnější je zvýšení proudu. Zvýšení proudu může být významné v systémech, kde má FV obvod vyšší jmenovité napětí než baterie, jak je popsáno v další části.

Výhody a práce regulátoru MPPT

Vysokonapěťové FV obvody a připojené k síti. Další výhodou technologie MPPT je schopnost nabíjet baterie s menším jmenovitým napětím než FV obvod. Například 12V bateriová banka může být nabíjena mimosíťovými fotovoltaickými obvody se jmenovitým napětím 12-, 24-, 36- nebo 48-Volt. Moduly připojené k síti lze také použít, pokud napětí otevřeného FV obvodu (Voc) nepřekročí maximální přípustné vstupní napětí za mezních (nejchladnějších) teplotních podmínek. Dokumentace fotovoltaických modulů by měla obsahovat Voc data pro různé teploty. Vyšší FV vstupní napětí má za následek nižší FV vstupní proud při daném příkonu. FV obvody s vysokým vstupním napětím umožňují použití tenčích vodičů. To je zvláště užitečné a ekonomické v systémech, které používají dlouhé vodiče spojující FV moduly s regulátorem.

Výhody MPPT

Regulátory se připojují k FV panelům přímo k baterii během nabíjení. To vyžaduje, aby FV panely pracovaly v rozsahu napětí obvykle pod Vmp modulů. Například v systému 12V je napětí baterie v rozmezí 10,8-15 Vdc, zatímco Vmp modulů je obvykle asi 16 nebo 17V. Vzhledem k tomu, že tradiční regulátory ne vždy pracují ve fotovoltaických modulech Vmp energie, která by mohla být použita k nabíjení baterie a napájení přijímačů, je zbytečná. Čím větší je rozdíl mezi napětím baterie a Vmp modulů, tím větší je ztráta el energie.

Vlastnosti:

• Kombinace více sledovacích algoritmů umožňuje rychle a přesně sledovat maximální výkonový bod
• Inovativní technologie sledování maximálního výkonu (MPPT), účinnost sledování >99,9 %
• Plně digitální technologie, vysoká účinnost konverze nabíjení až 98%
• LCD displej, snadné čtení pracovních dat
• Funkce energetické statistiky v reálném čase
• Automatická detekce 12/24V
• Flexibilní výběr baterie: Kapalina, Gel, AGM a lithium
• Prodloužení životnosti pomocí dálkového teplotního senzoru
• Regulátor je chráněn před přehřátím vestavěnou funkcí omezení výkonu
• Má také čtyřstupňový proces nabíjení: MPPT, puls (boost), vyrovnání, float
• Dvojitá automatická ochrana proti příliš vysokému nabíjecímu výkonu a příliš vysokému proudu
• Režimy více přijímačů: Vždy zapíná, soumrak až svítání (od soumraku do úsvitu), večer (večery) a manuální režim
• Komunikace Bluetooth
• Mobilní aplikace pro bluetooth komunikaci
• Měsíční pracovní údaje lze počítat a zobrazovat graficky
• Modbus protokol s RJ11 založený na RS-485 maximalizující komunikační schopnosti
• Plně automatická funkce elektrické ochrany

Technické parametry:
